Quando a instalação possui na sua cobertura ao invés de telhados normais de alvenaria, telhas metálicas essas podem ser usadas como sistema de captação, com isso o conjunto de mastro e captor Franklin fica dispensado de ser usado, porque a própria telha é o captor do PDA, mas para tanto devem cumprir algumas exigências como:

— Chapas metálicas cobrindo a estrutura a ser protegida, desde que: a continuidade elétrica entre as diversas partes seja feita de forma duradoura (por exemplo, solda forte, caldeamento, frisamento, costurado, aparafusado ou conectado com parafuso e porca);

— A espessura da chapa metálica não seja menor que 4mm, se não for importante que se previna a perfuração da chapa ou se não for importante considerar a ignição de qualquer material inflamável abaixo da cobertura;

— Quando existir a possibilidade de aparecer um ponto quente em uma telha metálica, provocada por uma descarga atmosférica direta, recomenda-se verificar se o aumento da temperatura na parte inferior da telha não constitui risco. Pontos quentes ou problemas de ignição podem ser desconsiderados, quando as telhas metálicas ficam dentro de uma zona ZPR0B ou superior.

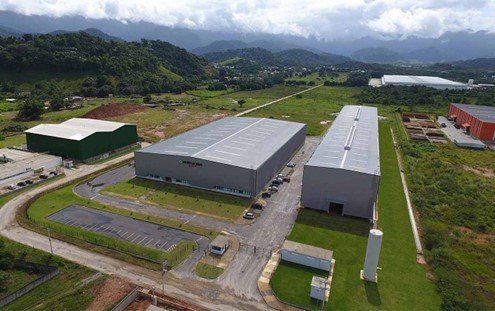

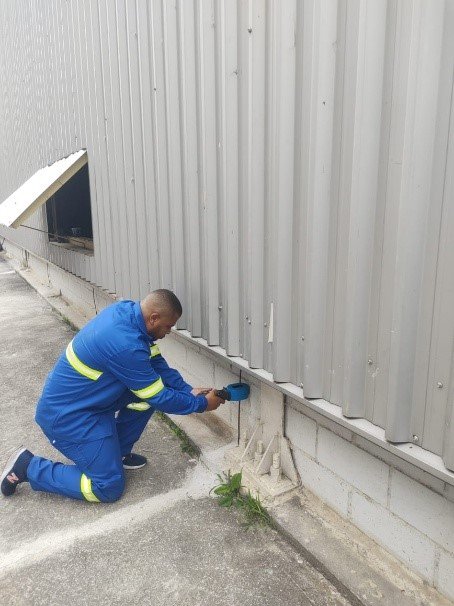

GALPERTI DA ITALIA – A instalação do SPDA dessa unidade em Xerem no RJ foi realizada pela empresa FAW7 que fez a aplicação dos materiais de aterramento: cabo de cobre nú, hastes de aterramento, barra equipotencial, cordoalhas estanhadas, DPS da DEHN e malha de referencia de sinais do sistema de aterramento externo, aterramento interno das maquinas e do sistema de proteção contra surtos elétricos dos painéis e quadros elétricos da instalação.
