Ensaio CBR – Índice California

  • Foi desenvolvido pela primeira vez pelo California State Highway Department e é usado em campo como um teste de resistência arbitrário que é considerado para estressar solos e replicar cargas de rodas.
  • De acordo com a NBR 9895/2016, o teste CBR é realizado medindo a pressão necessária para penetrar uma amostra de solo com um êmbolo de área padrão. A pressão medida é então dividida pela pressão necessária para atingir uma penetração igual em um material de rocha britada padrão.
  • Quanto mais dura a superfície, maior o valor de CBR. Normalmente, um valor de 2% equivale à argila, enquanto algumas areias podem ter um valor de CBR de 10%. Sub-base de alta qualidade terá um valor entre 80-100% (máximo).

Preparo das Amostras

As amostras para o ensaio de CBR deve ser reparada de acordo com os procedimentos estabelecidos na NBR 6457.

Moldagem do Corpo de Prova

Fixar o molde cilíndrico à sua base e colocar o disco espaçador. Se necessário, colocar uma folha de papel-filtro com diâmetro igual ao do molde utilizado, de modo a evitar a aderência do solo compactado à superfície metálica do disco espaçador.

  • Tomar a amostra preparada para ensaio e coloca na  bandeja metálica, com auxílio da proveta de vidro, adicionar água gradativamente e revolver continuamente o material, de forma a obter um teor de umidade em torno de cinco pontos percentuais abaixo da umidade ótima presumível.
  • Após completar a homogeneização do material, proceder à compactação, em cinco camadas, atendo-se ao número de golpes por camada correspondente à energia desejada, conforme especificado.

Expansão

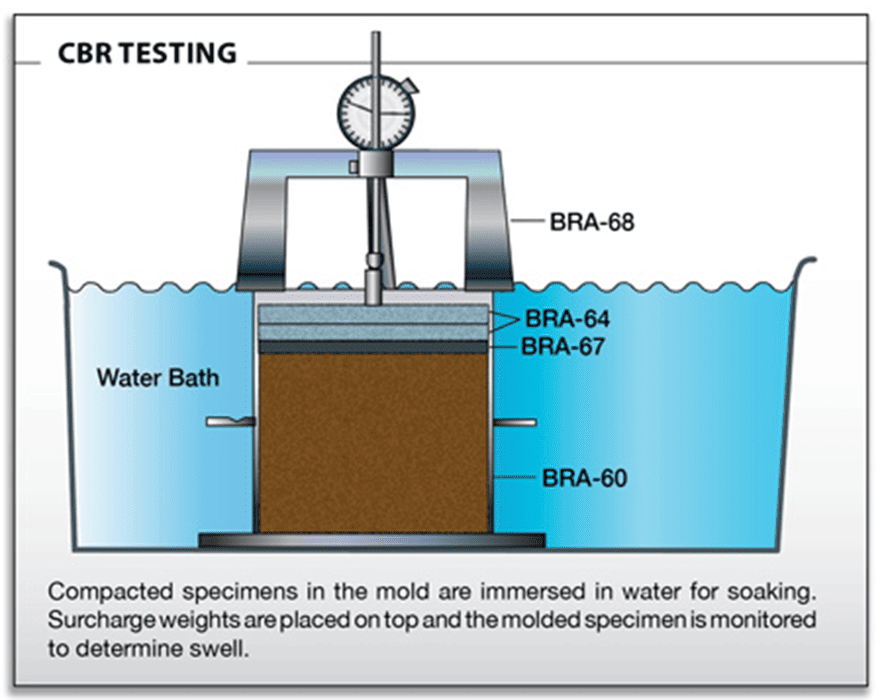

Terminadas as moldagens necessárias para caracterizar a curva de compactação, retirar o disco espaçador de cada corpo de prova, inverter os moldes e fixá-los nos respectivos pratos-base perfurados.

Colocar, em cada corpo de prova, no espaço deixado pelo disco espaçador, o prato perfurado com a haste de expansão e sobre ele dois discos anelares cuja massa total deve ser da ordem de (4 540 ± 20) g.

Penetração

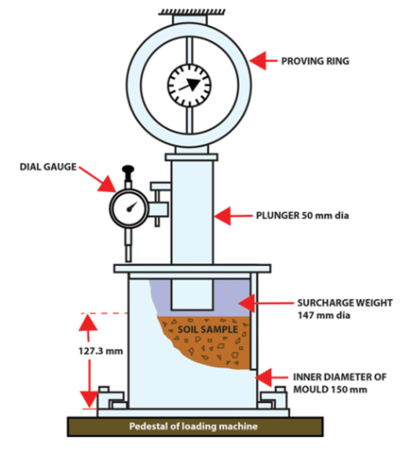

Realizar a penetração em uma prensa conforme especificado. Colocar no topo de cada corpo de prova, dentro do molde cilíndrico, as mesmas sobrecargas utilizadas no ensaio de expansão.

Colocar esse conjunto no prato da prensa e proceder ao assentamento do pistão de penetração no solo, pela aplicação de uma carga de aproximadamente 45 N controlada pelo deslocamento do ponteiro do relógio comparador (deflectômetro) do anel dinamométrico (ou célula de carga); zerar a seguir o relógio comparador (deflectômetro) do anel dinamométrico (ou célula de carga) e o que mede a penetração do pistão no solo.

Indice de Suporte California (ISC)

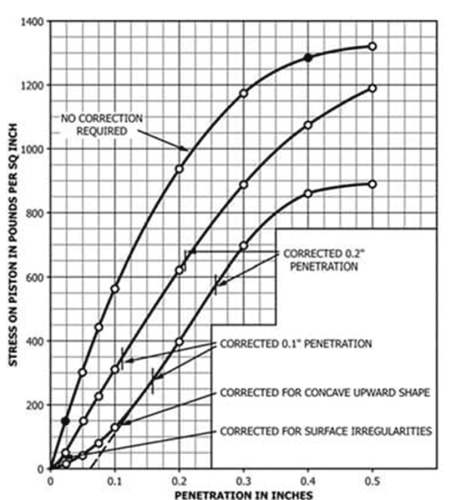

Traçar a curva de pressão aplicada pelo pistão versus penetração do pistão. Caso a curva de pressão-penetração apresente um ponto de inflexão, traçar uma tangente à curva neste ponto até que a mesma intercepte o eixo das abscissas. A curva corrigida é então esta tangente mais a porção convexa da curva original, considerada a origem mudada para o ponto que a tangente corta o eixo das abscissas; seja c a distância deste ponto à origem dos eixos. Somar as abscissas dos pontos correspondentes às penetrações de 2,54 mm e 5,08 mm a distância c, com o que se determina, na curva obtida, os valores correspondentes das novas ordenadas, as quais representam os valores das pressões corrigidas para as penetrações antes referidas.
