O termo se refere a um volume de solo, incluindo o efeito conjunto dos minerais e rochas contidos nesse volume, além dos fluidos (ar, água, salmoura, petróleo etc.) contidos nos poros e fissuras ali existentes, porém o que precisamos medir para a premissa básica de qualquer projeto é a definição dos parâmetros elétricos do solo . Para a realização dos ensaios e processamento de uma medição o método a ser usado é o eletrorresistividade, cujo principio está baseado na determinação da resistividade elétrica dos materiais que junto com a constante dielétrica e permeabilidade magnética expressa os tipos de materiais existente no ambiente geológico. Portanto o parâmetro resistividade é o produto da resistência elétrica (Ω) por um comprimento (m) e a área da seção(m²), razão pela qual a unidade de resistividade no sistema é Ωm.
ANÁLISE MORFOLÓGICA

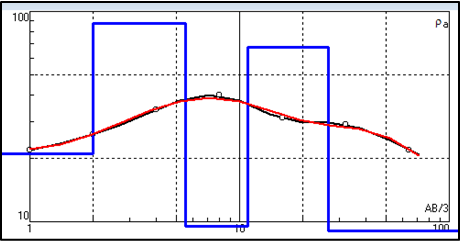

Deve ser a primeira é a mais importante fase antes da realização do ensaio de Sev-SONDAGEM ELETRICA VERTICAL, pois é nessa fase que se define o modelo geoeletrico da área estudada, e deve ser realizada com todos os ensaios de SEV em conjunto para que possa identificar as camadas geoeletricas do solo da área em que o ensaio se realiza. As variações das resistividades nas superfícies correspondem as distribuições verticais dentro de um volume determinado do subsolo, essas variações são classificadas em segundo o numero de camadas que podem varia de uma a varias camadas.

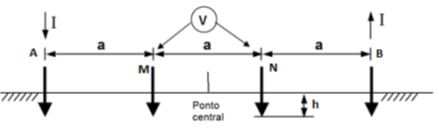

Arranjo de Wenner
Neste arranjo os quatro eletrodos são igualmente espaçados, onde A e B são os eletrodos de corrente e a tensão é medida entre os eletrodos M e N. A separação entre os eletrodos adjacentes é dada por a, sendo h a profundidade de cravação, que não deve exceder 10 % de a.O arranjo de Wenner constitui um arranjo, em que os quatro eletrodos são movidos simultaneamente, aumentando o espaçamento a xponencialmente 1 m, 2 m, 4 m, 8 m, 16 m, 32 m e 64 m, de modo que, quando plotados em um gráfico log-log, resultam em pontos de medição igualmente espaçados.

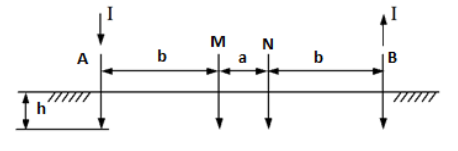

Arranjo de Schlumberger
O arranjo de Schlumberger constitui o caso geral dos arranjos simétricos de quatro eletrodos, onde o espaçamento dos eletrodos de potencial (M e N) é mantido fixo, sendo deslocados apenas os eletrodos de corrente (A e B).Se a diferença de potencial entre os eletrodos centrais cair a níveis inferiores à sensibilidade do equipamento ou da ordem de grandeza dos ruídos presentes naturalmente no solo, é necessário o aumento do espaçamento do par de eletrodos de potencial.

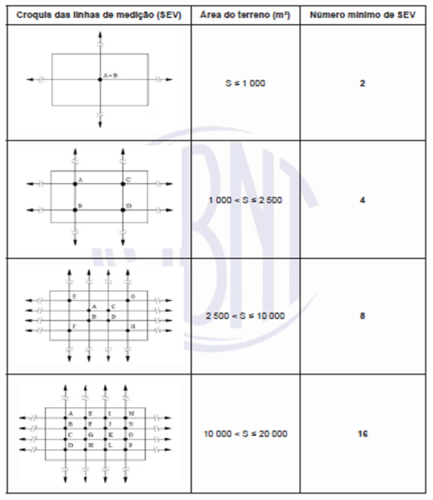

Número e localização das linhas de Medição
A localização dos pontos e das direções das SEV depende da geometria da área e das características locais, como topografia, interferências, obstáculos, espaço disponivel e alinhamentos de medição possíveis.
PROFUNDIDADE DA INVESTIGAÇÃO

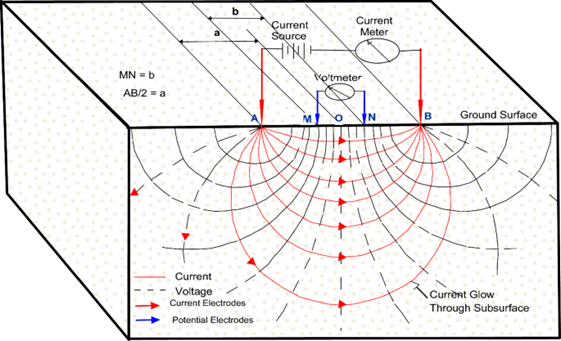

Com o aumento do espaçamento entre os eletrodos de corrente A e B a profundidade de investigação também aumenta. Entretanto a corrente injetada apresenta um fluxo na forma de um arco conectado aos eletrodos AB. A profundidade teórica de investigação pode ser tomada como AB/4. Com base na definição da profundidade de investigação requerida é possível programar os espaçamento mínimo necessário aos objetivos proposto.
