CAMINHAMENTO ELÉTRICO

Essa técnica de ensaio de Geofisica chamada de caminhamento elétrico (CE) se baseia na análise e interpretação de um parâmetro geoelétrico, que é coletado de acordo com medições efetuadas na superfície do terreno, com espaçamento constante entre os eletrodos AMNB. Essatécnica, investigam-se ao longo de linhas as variações laterais do parâmetro físico a uma ou mais profundidades determinadas; com isso, a direção da linha de investigação permanece e o centro do arranjo AMNB varia com o seu desenvolvimento.

Quando sua investigação é programada para uma profundidade X, as medidas resultam num perfil geoelétrico 1D; já quando envolve mais profundidades refere-se a uma seção geoelétrica 2D – imageamento geoelétrico. Os resultados obtidos podem ser expressos por meio de mapas (a uma ou mais profundidades determinadas) ou de seções (com várias profundidades de investigação). Para o desenvolvimento dessa técnica, podem ser usados vários tipos de arranjo de desenvolvimento como: Schlumberger, Wenner, gradiente, dipolo-dipolo, polo-dipolo etc

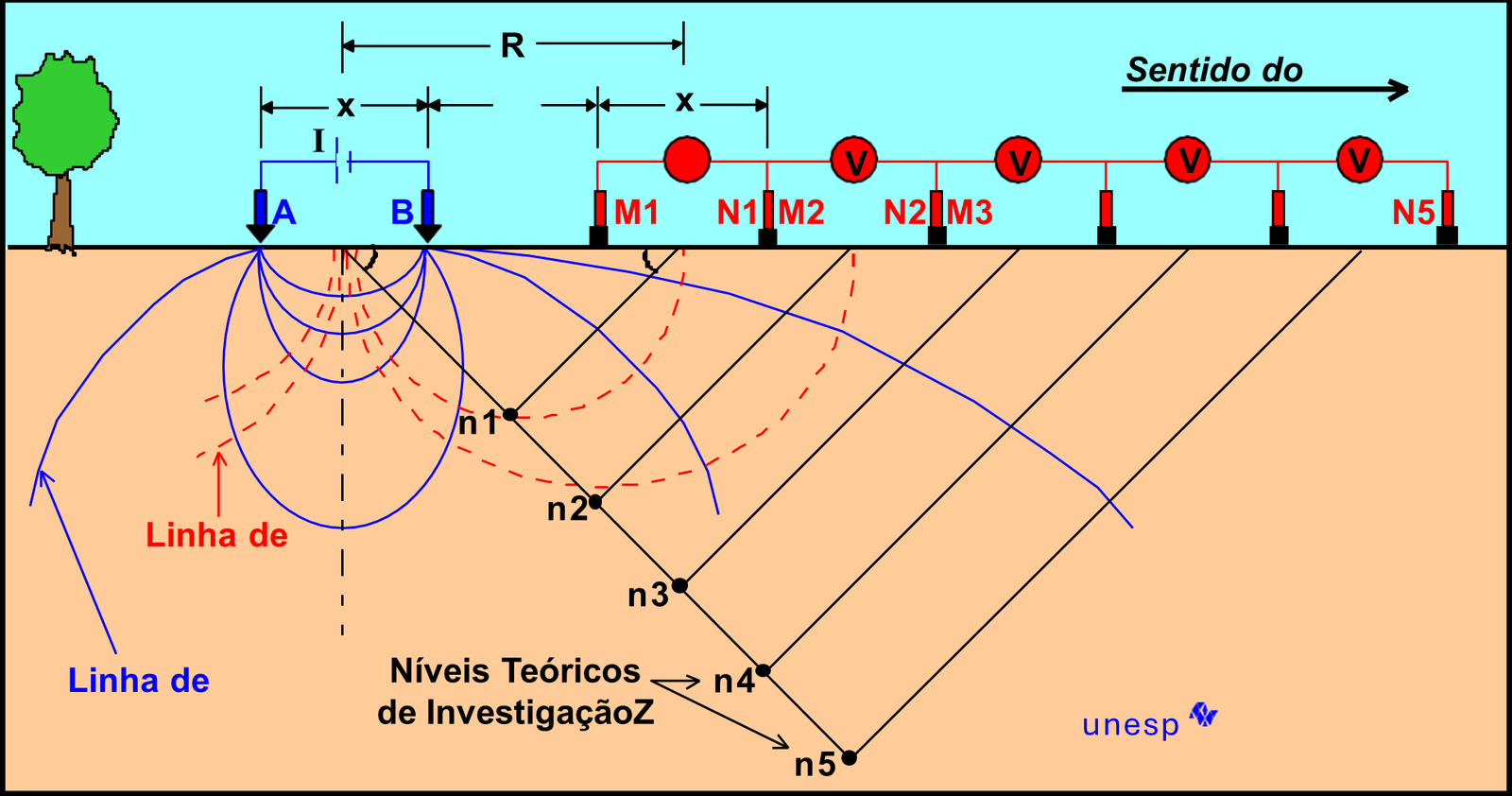

ARRANJO DIPOLO-DIPOLO

Este tipo de arranjo, revela-se como um dos mais precisos e rápidos de serem executados no campo. Uma de suas grandes vantagens, reside no fato de que, o estudo da variação lateral do parâmetro físico pode ser efetuado em vários níveis de profundidades, obtendo-se uma caracterização dos materiais, em subsuperfície, tanto horizontalmente como verticalmente. Esta   característica   do   dipolo-dipolo,   é importante, por exemplo, em estudos ambientais, onde a caracterização de uma pluma de contaminação, pode ser estudada lateralmente como em profundidade. O arranjo dipolo-dipolo, pode ser definido como tendo as seguintes características:

  • Centro dos dipolos AB e MN não permanecem fixos, mas se deslocam ao longo da linha a ser levantada;
  • Espaçamento entre os eletrodos A-B igual ao M-N;
  • Espaçamento entre os dipolos AB e MN pode variar, utilizando-se, simultaneamente, vários dipolos MN dispostos ao longo da linha; e,
  • Cada dipolo MN refere-se a um nível de investigação.

ARRANJOS SCHLUMBERGER E WENNER

Esses dois arranjos se caracterizam por, principalmente, investigar a variação lateral do parâmetro físico estudado com uma profundidade de investigação (resultados apresentados em perfis) ou várias profundidades (resultados em seções). Ao utilizar esses arranjos, recomenda-se o emprego de equipamentos e cabos adequados ao desenvolvimento dessa técnica, visando à qualidade dos resultados e à rapidez na coleta de dados.

ARRANJO GRADIENTE

Este arranjo é recomendado em áreas de grande extensão lateral, como um levantamento regional. Sendo, se necessário, realizado posteriormente, um detalhamento com outros arranjos mais precisos, tais como o dipolo-dipolo. Este tipo de arranjo é recomendado, principalmente, para determinar zonas de falha e/ou fraturas de grandes dimensões.

PROFUNDIDADE DE INVESTIGAÇÃO DO CE

Essa técnica que permite fazer um mapeamento do solo em 3D, pode atingir a profundidade que se desejar investigar onde existe o parâmetro  adotado que é Z= R/2 (metros) porém a profundidade pratica em que se desejar alcançar é definida por Z=R/4.(metros)

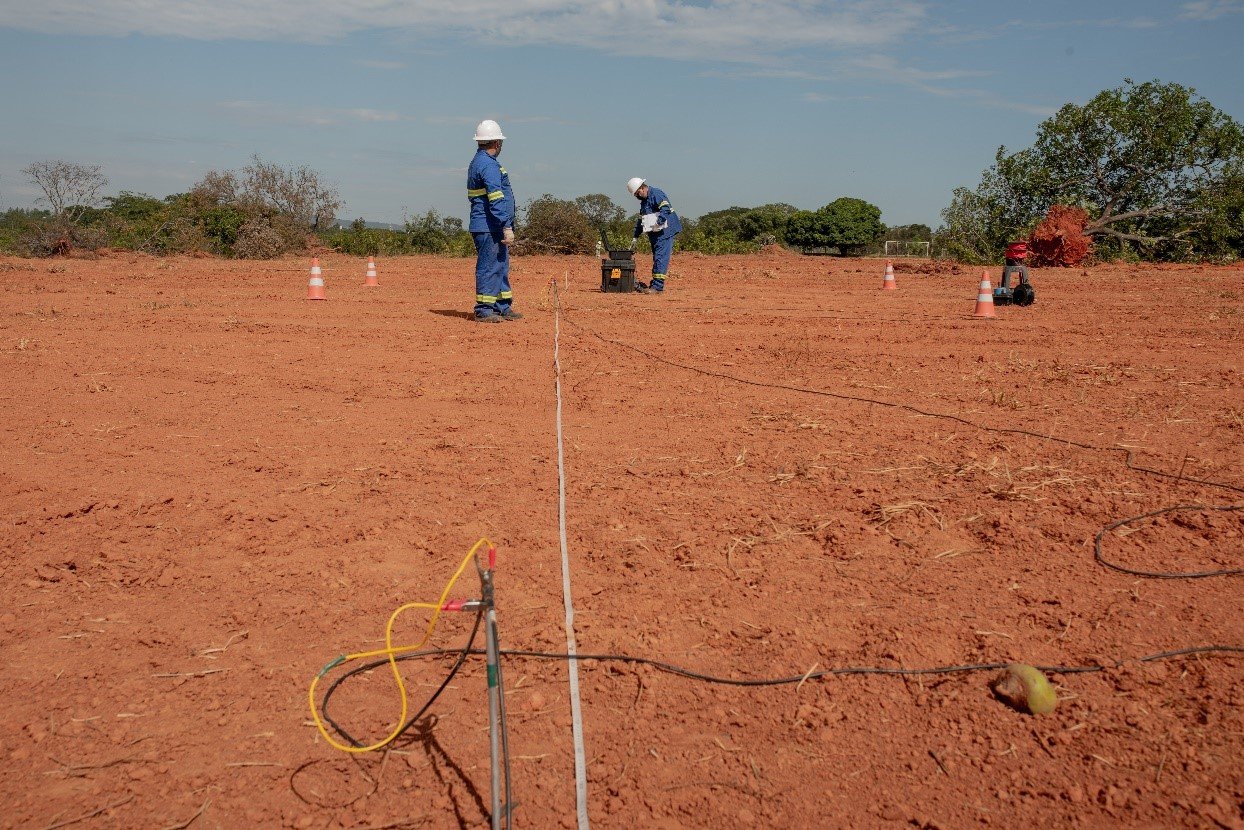

LOCAÇÃO DAS LINHAS A INVESTIGAR

Após a identificação do local e da morfologia do solo a investigar e de acordo com os bjetivos definidos e recomendável a marcação e numeração das linhas de medições que são feitas em campo com numeração crescente no sentido do caminhamento, essa linha deve ser mantida sempre que possível na perpendicular as estruturas geológicas.
