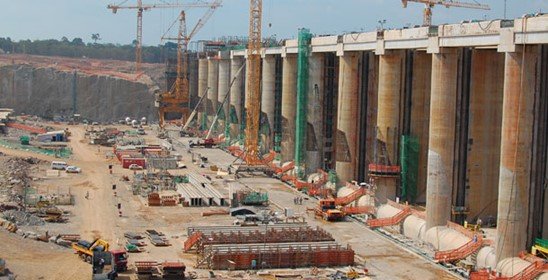

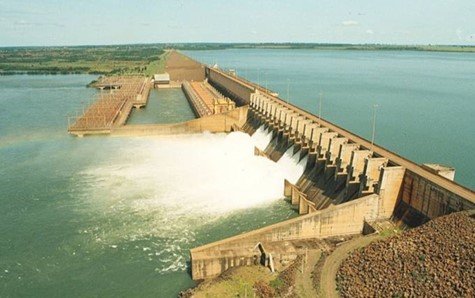

São construídas em grandes rios com grande vazão onde a sua função é converter energia elétrica a diferença de energia potencial de uma determinada massa de água ao transferi-la entre dois pontos situados a uma altitude ou cota diferentes. Para isso é preciso fazer com que um caudal de água circule por um circuito hidráulico que ultrapassa o desnível entre dois pontos, o que habitualmente se conhece como salto, onde a água vai adquirindo velocidade à medida que a energia potencial se transforma parcialmente em energia cinética. A turbina é a encarregada de transformar essa energia cinética em energia mecânica, para que o gerador a transforme, por sua vez, em energia elétrica
FINALIDADE DO ATERRAMENTO DA UHE
Deve ser previsto um sistema de aterramento de todas as instalações da usina e respectiva subestação para a segurança do pessoal e dos equipamentos, atendendo aos seguintes requisitos:
- Assegurar um trajeto de baixa resistência às correntes de curto-circuito à terra, de modo a permitir uma rápida e consistente operação das proteções;
- Proporcionar um caminho de escoamento para terra adequado aos dispositivos de proteção contra descargas atmosféricas;
- Assegurar um retorno para terra para os geradores e transformadores ligados em estrela com neutro aterrado;
- Manter os potenciais de toque e de passo dentro de valores toleráveis. Para dimensionamento adequado do sistema de aterramento, os seguintes dados básicos deverão ser levantados no início do projeto:
• Ensaio de resistividade do solo do local da construção da PCH;
• Corrente máxima de defeito à terra na barra de alta-tensão da usina e/ou da subestação da usina, considerando-se a expansão futura do sistema;
• Impedância dos condutores e cabos para-raios e resistência de pé-de-torre das linhas de transmissão de alta tensão.
• O sistema de aterramento deve ser concebido seguindo-se as recomendações das Normas ANSI / IEEE Std 80 e ANSI / IEEE Std 665.
