Termografia para Sistemas Elétricos

O time de engenharia da FAW7 executa os serviços termográficos de acordo com as normas vigentes e com o mais alto nível de equipamentos para garantir a melhor performance e confiabilidade na leitura.

Finalidade do Teste

As análises termográficas no sistema elétrico podem ser realizadas em: usinas hidrelétricas, termelétricas, parques eólicos, usinas fotovoltaicas, subestações, linha de transmissão e indústrias. Partindo sempre de um ponto de maior potência em Alta Tensão para um pequeno quadro elétrico em Baixa Tensão.

Benefícios da Termografia

• Não possui a necessidade de desligamento dos equipamentos ou condutores a serem testados;
• Possibilita a identificação de defeitos antes da ocorrência da anomalia, o que permite a realização de uma melhoria nos programas de manutenção preventiva, preditiva e corretiva;
• Redução do prêmio do seguro de instalações elétricas e equipamentos, em geral, com a apresentação dos devidos relatórios de ensaios;
• Possibilita a economia e aumento da rentabilidade, pois, é possível evitar interrupções do sistema elétrico.

Pontos analisados:

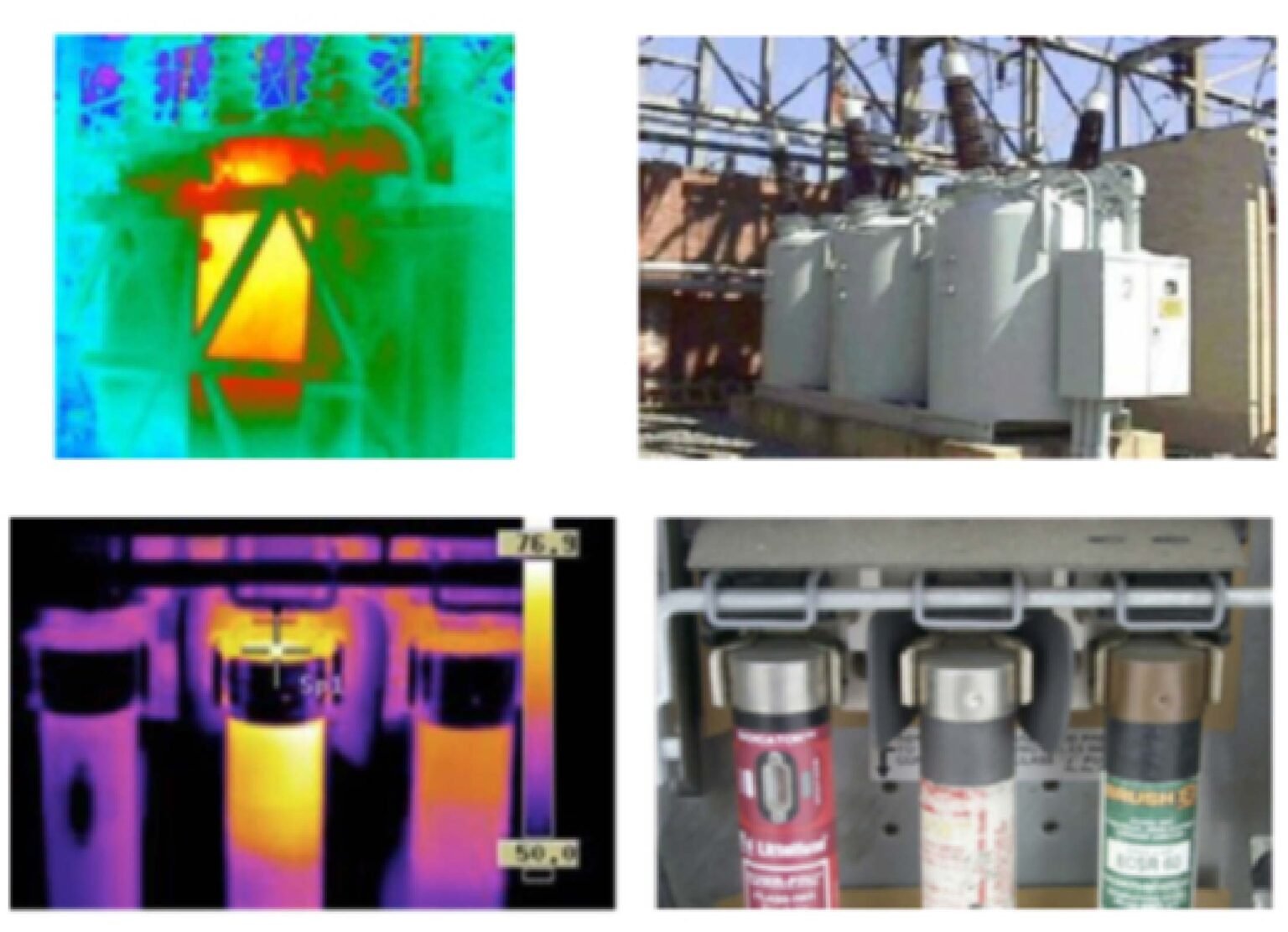

– Identificação de pontos quentes nas conexões, encaixes e mangas;

– Localização de pontos quentes em isoladores;

– Sobreaquecimento das juntas e braçadeiras dos sinos;

– Identificação de oxidações, corrosões e rupturas;

– Painéis e quadros elétricos energizados;

– Identificação de possíveis riscos elétricos;

– Análise de motores elétricos.

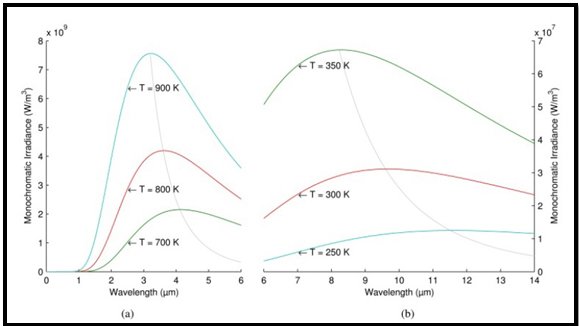

Gráfico de teste termográfico

A distribuição da radiação eletromagnética emitida por um corpo negro em diferentes temperaturas. As curvas mostram quanta energia é irradiada em cada comprimento de onda. Como pode ser visto, o pico da curva para um objeto mais quente é maior. Além disso, existe uma relação inversa entre a temperatura e o comprimento de onda do pico da emissão.
